АБХМ на горячей воде
АБХМ на горячей воде используют для охлаждения технологических процессов промышленного и бытового кондиционирования воздуха. АБХМ на горячей воде широко применяют при промежуточном охлаждении воздуха для повышения эффективности газовых турбин. Такие машины часто применяют в случаях, когда на промышленном или коммерческом объекте есть источник горячей воды, например, котельная.
АБХМ на горячей воде используют во многих отраслях: химической, фармацевтической, бумажной, текстильной, сталелитейной промышленности, на электростанциях. Устанавливают в гостиницах, больницах, ресторанах, технопарках, офисах, учебных заведениях, музеях и т.д.
Горячая вода «низкой температуры» до 120°С

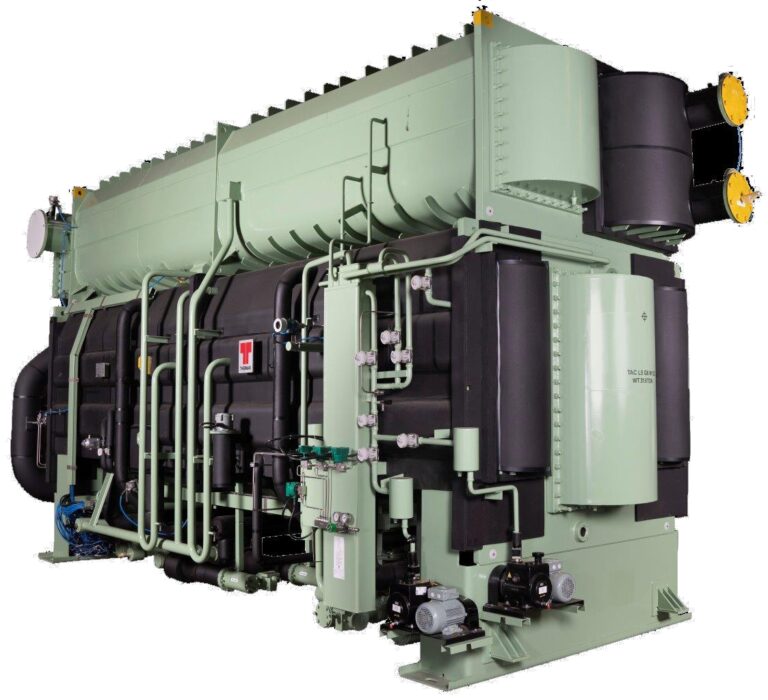

АБХМ на горячей воде низкой температуры бывают маломощные – серия LT, средней и большой мощности – серия 5G.

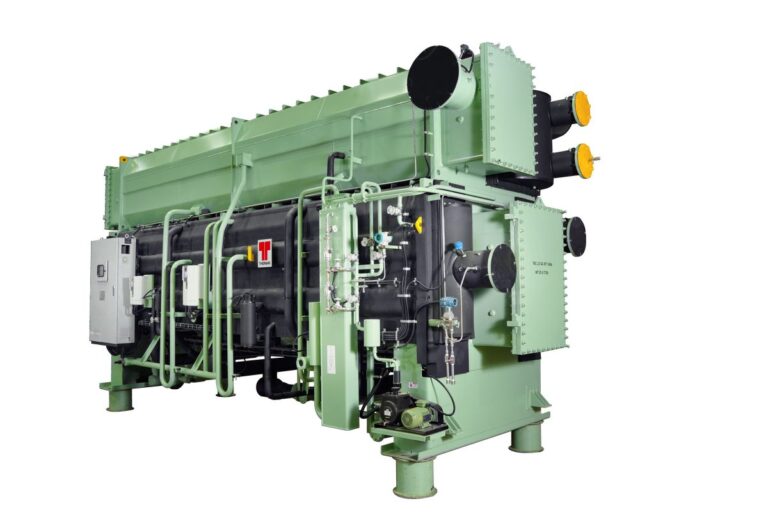

Серия LT
Технические характеристики:
- Мощность -35 – 700 кВт
- Температура охлажденной воды: до 3,5 ºC
- Температура горячей воды -75-120ºC
- Холодильный коэффициент: 0,65 – 0,72
«Cogenie» – это простой и компактный одноступенчатый чиллер на горячей воде небольшой мощности. Широко применяется в кондиционировании воздуха на базе установок для комбинированной выработки тепла и электроэнергии (мини-ТЭЦ) в США, Европе, России.
Модель | Ед. изм. | LT-2 | LT-3 | LT-5 | LT-6 | LT-8 | LT-10C | LT-12C | LT-14C | LT-16C | LT-18C | LT-21C |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Холодопроизводительность | кВт | 70 | 106 | 176 | 229 | 281 | 352 | 422 | 492 | 563 | 633 | 739 |
Контур охлажденной воды | ||||||||||||
Расход | м3/час | 11.0 | 16.5 | 27.4 | 35.7 | 43.9 | 54.9 | 65.8 | 76.8 | 87.8 | 98.7 | 115.2 |
Количество проходов (испаритель) | 6 | 4 | 2 | |||||||||
Потеря давления | м вод. ст. | 5.9 | 3.2 | 4.4 | 3.2 | 4.1 | 2.7 | 2.8 | 4.3 | 4.3 | 8.3 | 8.5 |
Диаметр подключения, Ду | мм | 50 | 65 | 80 | 100 | 150 | ||||||
Контур охлаждающей воды | ||||||||||||
Расход | м3/час | 20 | 30 | 50 | 65 | 80 | 100 | 120 | 140 | 160 | 180 | 210 |
Количество проходов (абсорбер) | 6 | 4 | 2 | |||||||||
Количество проходов (конденсатор) | 2 | 1 | ||||||||||
Потеря давления | м вод. ст. | 3.0 | 4.0 | 4.1 | 5.1 | 5.5 | 3.1 | 3.2 | 4.7 | 4.9 | 3.2 | 3.4 |
Диаметр подключения, Ду | мм | 65 | 80 | 125 | 150 | 200 | ||||||
Контур горячей воды | ||||||||||||
Расход | м3/час | 17 | 24 | 40 | 52 | 64 | 76 | 91 | 107 | 121 | 137 | 159 |
Количество проходов (генератор) | 8 | 4 | 3 | |||||||||
Потеря давления | м вод. ст. | 2 | 3.2 | 3.1 | 3 | 5 | 4.9 | 3.5 | 6.5 | 6.7 | ||
Диаметр подключения, Ду | мм | 50 | 65 | 80 | 100 | 150 | ||||||
Габаритные размеры | ||||||||||||
Длина | мм | 2150 | 2350 | 2550 | 4100 | 4700 | 5800 | |||||
Ширина | мм | 1105 | 1275 | 1350 | 1540 | 1500 | ||||||
Высота | мм | 2350 | 2100 | 2350 | 2490 | 2520 | ||||||
Эксплуатационный вес | т | 2.5 | 3.0 | 4.0 | 5.5 | 5.8 | 6.0 | 6.3 | 7.1 | 7.3 | 8.2 | 8.6 |
Транспортировочный вес | т | 2.2 | 2.5 | 3.5 | 4.2 | 4.5 | 5.3 | 5.5 | 6.1 | 6.2 | 7.1 | 7.3 |
Пространство для обслуживания | мм | 1500 | 2200 | 3200 | 3800 | 4800 | ||||||
Электропитание | ||||||||||||
Насос абсорбента | кВт (А) | 1,1 (3,4) | 1,5 (5,0) | |||||||||
Насос хладагента | кВт (А) | 0,1 (0,55) | 0,3 (1,4) | |||||||||
Вакуумный насос | кВт (А) | 0,75 (1,8) | ||||||||||
Общее потребление | кВА | 5.1 | 5.7 | 6.9 | ||||||||
Напряжение питания | 380 В (+-10%), 50 Гц (+-5%), 3 фазы + Нейтраль |
Примечание:
1) Температура охлажденной воды (вход/выход): 12/7 °C.
2) Температура охлаждающей воды (вход/выход): 29,4/ 36,4 °C.
3) Температура горячей воды (вход/выход): 90,6/85 °C.
4) Минимальная температура охлажденной воды на выходе: 3,5 °C.
5) Минимальная температура охлаждающей воды на входе: 20 °C.
6) Оборудование внутренней установки: необходимо поддержание температуры в помещении от 5 до 45 °C.
7) Максимально допустимое давление в системах охлажденной/охлаждающей/горячей воды: 8 кг/см² (до 10 кг/см2 по специальному заказу).
8) Энергопотребление панели управления: 1 кВА.
9) Все соединения водяных патрубков должны соответствовать классу 150 ASME B 16,5.
10) Техническая документация основана на стандарте JIS B 8622 Японского комитета промышленных стандартов.
Серия 5G
Технические характеристики:
- Мощность: 35 – 700 кВт
- Температура охлажденной воды- до 3,5 ºC
- Температура горячей воды -75-120ºC
- Холодильный коэффициент: 0,65 – 0,72
Серия «5G» создана на основе технологии двухстадийного испарения и двухстадийной конденсации. Решения серии «5G» обеспечивают наиболее низкое потребление тепловой энергии среди современных одноступенчатых АБХМ. Для устройств серии «5G» характерны минимальные эксплуатационные расходы, а минимальный расход воды в градирне позволяет сократить ее потребление.
Модель | Ед.изм. | 5G 3M C | 5G 4K C | 5G 4L C | 5G 4M C | 5G 5K C | 5G 5L C | 5G 6K C | 5G 6L C | 5G 6M C | 5G 6N C | 5G 7K C | 5G 7L C | 5G 8K C | 5G 8L C | 5G 8M C | 5G 8N C |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Холодопроизводительность | кВт | 850 | 950 | 1100 | 1200 | 1350 | 1450 | 1650 | 1800 | 2150 | 2350 | 2465 | 2650 | 3000 | 3300 | 3650 | 3500 |
Расход | м3/час | 145,2 | 165,1 | 187,5 | 205 | 228 | 250,4 | 280,6 | 307,2 | 368,9 | 402,2 | 424 | 459,6 | 520,1 | 563,7 | 627,2 | 678 |
Кол-во проходов (испаритель) | 1+1 | ||||||||||||||||
Потеря давления | м вод. ст. | 3,4 | 3,6 | 3,8 | 3,3 | 5,8 | 6,0 | 4,5 | 4,8 | 5,1 | 5,3 | 4,1 | 4,3 | 7,0 | 7,2 | ||
Диаметр подключения, Ду | мм | 150 | 200 | 250 | 350 | ||||||||||||
Контур охлаждающей воды | |||||||||||||||||
Расход | м3/час | 240 | 273 | 310 | 339 | 377 | 414 | 464 | 508 | 610 | 665 | 701 | 760 | 860 | 932 | 1037 | 1121 |
Кол-во проходов (абсорбер) | 2,2 | 1,1 | 2,2 | ||||||||||||||
Кол-во проходов (конденсатор) | 1+1 | 1,1 | |||||||||||||||
Потеря давления | м вод. ст. | 7,2 | 7,8 | 8,2 | 8,8 | 7,3 | 7,6 | 6,3 | 6,5 | 4,9 | 5,2 | 7,3 | 7,6 | 6,3 | 6,6 | 10,1 | 10,4 |
Диаметр подключения, Ду | мм | 200 | 250 | 300 | 350 | 400 | |||||||||||
Контур горячей воды | |||||||||||||||||
Расход | м3/час | 97 | 110 | 125 | 137 | 152 | 167 | 187 | 206 | 245 | 268 | 282 | 306 | 344 | 376 | 417 | 454 |
Кол-во проходов (генератор) | 1+1 | ||||||||||||||||
Потеря давления | м вод. ст. | 1,1 | 1,0 | 1,1 | 1,8 | 1,9 | 3,8 | 4,3 | 1,6 | 1,7 | 2,7 | ||||||
Диаметр подключения, Ду | мм | 150 | 200 | 250 | 300 | ||||||||||||
Габаритные размеры | |||||||||||||||||
Длина | мм | 4620 | 4660 | 4750 | 5920 | 7380 | 7510 | 8760 | |||||||||
Ширина | мм | 1930 | 2090 | 2270 | 2350 | 2840 | 3030 | ||||||||||
Высота | мм | 2730 | 3050 | 3210 | 3310 | 3450 | 3770 | ||||||||||
Эксплуатационный вес | т | 12,5 | 14,9 | 15,4 | 15,9 | 19,1 | 19,7 | 21,2 | 24,4 | 28,6 | 29,5 | 38,7 | 39,5 | 48,2 | 49,4 | 55,7 | 57,2 |
Транспортировочный вес | т | 10,7 | 12,6 | 13,0 | 13,3 | 15,9 | 16,3 | 17,1 | 20,2 | 23,9 | 24,5 | 32,3 | 32,8 | 39,6 | 40,4 | 46,1 | 47,0 |
Пространство для обслуживания | мм | 4060 | 4150 | 5200 | 6650 | 6750 | 8000 | ||||||||||
Электропитание | |||||||||||||||||
Насос абсорбента | кВт (А) | 1,5 (5,0) | 3,7 (11,0) | 5,5 (14,0) | 6,6 (17,0) | 4,5 (13,0) | 5,5 (17,0) | ||||||||||
Насос хладагента | кВт (А) | 0,3 (1,4) | 1,5 (5,0) | ||||||||||||||
Вакуумный насос | кВт(А) | 0,75 (1,8) | |||||||||||||||
Общее потребление | кВА | 6,9 | 11,2 | 13,4 | 18,1 | 15,2 | 18,1 | ||||||||||
Источник питания | 380 В(+-10%), 50 Гц (+-5%), 3 Фазы + Нейтраль |
Примечание:
1) Температура охлажденной воды (вход/выход): 12/7 °C.
2) Температура охлаждающей воды (вход/выход): 29,4/ 36,4 °C.
3) Температура горячей воды (вход/выход): 90/80 °C.
4) Минимальная температура охлажденной воды на выходе: 3,5 °C.
5) Минимальная температура охлаждающей воды на входе: 20 °C.
6) Оборудование внутренней установки: необходимо поддержание температуры в помещении от 5 до 45°C.
7) Максимально допустимое давление в системах охлажденной/охлаждающей воды: 8 кг/см² (до 10 кг/см2 по специальному заказу).
8) Энергопотребление панели управления : 1кВА.
9) Все соединения водяных патрубков должны соответствовать классу 150 ASME B 16,5.
10) Техническая документация основана на стандарте JIS B 8622 Японского комитета промышленных стандартов.
Горячая вода «средней температуры» до 150°С
АБХМ на горячей воде средней температуры эксплуатируются длительное время, широко используются в промышленности и бытовых отраслях. Работают на низкопотенциальной энергии и потребляют минимум электричества.

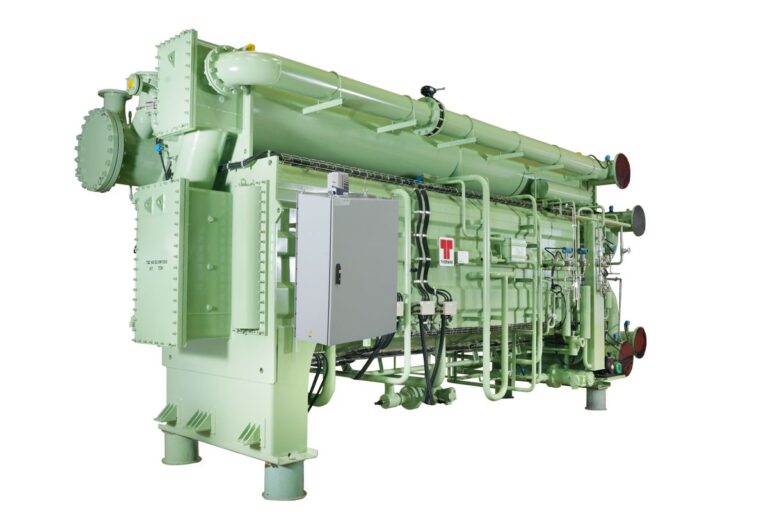

Cерия HS
Технические характеристики:
- Мощность- 350 – 7650 кВт
- Температура охлажденной воды- до 0ºC
- Температура горячей воды -120-150ºC
- Холодильный коэффициент: 0,7 – 0,75
АБХМ создана на основе одноступенчатой технологии, повышение концентрации абсорбента достигается при использовании одного генератора.
Горячая вода «высокой температуры» до 150°С
В двухступенчатых АБХМ на горячей воде высокой температуры необходимая концентрация достигается в два этапа. В генераторе первой ступени, «высокотемпературном генераторе» из бромида лития выделяется пар, который направляется в генератор второй ступени, «низкотемпературный генератор». Для достижения необходимой концентрации бромид лития, поступивший из генератора первой ступени, нагревается в генераторе второй ступени за счет скрытой теплоты парообразования пара.
Cерия 2G
Технические характеристики:
- Мощность- 175 – 8800 кВт
- Температура охлажденной воды- до 1ºC и -2ºC с раствором гликоля
- Температура горячей воды - 150-180ºC
- Холодильный коэффициент: 1,4-1,45
Абсорбционные чиллеры Thermax применяются на любых типах объектов — как для снабжения холодом систем кондиционирования, так и для обеспечения промышленного холодоснабжения.
Преимущества применения АБХМ
В АБХМ нет сложных элементов типа компрессоров, мощных электродвигателей и подшипников. Только два небольших насоса абсорбента и хладагента могут издавать шум. Это обеспечивает акустический комфорт, значительно повышает надежность и не требует установки звуко- и виброизоляции.
В АБХМ нет крупных двигателей, компрессоров и других больших подвижных узлов и агрегатов. Поэтому нет необходимости менять расходные материалы и эксплуатационные жидкости для них. Нет необходимости регулярного технического обслуживания, со временем, это позволяет серьезно экономить на техническом обслуживании агрегата.
Отсутствие вибраций и сложных механических агрегатов значительно увеличивает срок службы АБХМ – до 25 лет и более. Абсорбционные чиллеры служат дольше, чем парокомпрессионные чиллеры, работающие на электроэнергии.
У АБХМ за счет отсутствия вибраций и сложных механических агрегатов срок службы значительно больше, чем у парокомпрессионных чиллеров, работающих на электроэнергии.
